第2节 位置编码与编码解码过程#

2.1 Embedding机制#

在上一节内容「 第1讲 多头注意力机制教程：可视化讲解 multi-head attention 原理与动机」中，我们详细介绍了 Transformer 的提出动机与核心原理，下面我们继续来看 Transformer 的整体结构。 不过在正式介绍 Transformer 的网络结构之前，我们先来一起看看Transformer如何对字符进行Embedding处理。

2.1.1 Token Embedding#

熟悉文本处理的读者可能都知道，在对文本相关的数据进行建模时首先要做的便是对其进行向量化。例如在机器学习中，常见的文本表示方法有one-hot编码、词袋模型以及TF-IDF等。不过在深度学习中，更常见的做法便是将各个词（或者字）通过一个Embedding层映射到低维稠密的向量空间。因此，在Transformer模型中，首先第一步要做的同样是将文本以这样的方式进行向量化表示，并且将其称之为Token Embedding，也就是深度学习中常说的词嵌入（Word Embedding）如图2-1所示。

如果是换做之前的网络模型，例如CNN或RNN，那么对于文本向量化的步骤就到此结束了，因为这些网络结构本身已经具备了捕捉时序特征的能力，不管是CNN中的n-gram形式还是RNN中的时序形式。但是这对仅仅只有自注意力机制的网络结构来说却不行。为什么呢？根据自注意力机制原理的介绍我们知道，自注意力机制在实际运算过程中不过就是几个矩阵来回相乘进行线性变换而已。因此，这就导致即使是打乱各个词的顺序，那么最终计算得到的结果本质上却没有发生任何变换，换句话说仅仅只使用自注意力机制会丢失文本原有的序列信息。

如图2-2所示，在经过词嵌入表示后，序列“我 在 看 书”经过了一次线性变换。现在，我们将序列变成“书 在 看 我”，然后同样以中间这个权重矩阵来进行线性变换，过程如图2-3所示。

根据图2-3中的计算结果来看，序列在交换位置前和交换位置后计算得到的结果在本质上并没有任何区别，仅仅只是交换了对应的位置。因此，基于这样的原因，Transformer在原始输入文本进行Token Embedding后，又额外的加入了一个Positional Embedding来刻画数据在时序上的特征。

Since our model contains no recurrence and no convolution, in order for the model to make use of the order of the sequence, we must inject some information about the relative or absolute position of the tokens in the sequence.

2.1.2 Positional Embedding#

说了这么多，那到底什么又是Positional Embedding呢？数无形时少直觉，下面我们先来通过一幅图直观看看经过Positional Embedding处理后到底产生了什么样的变化。

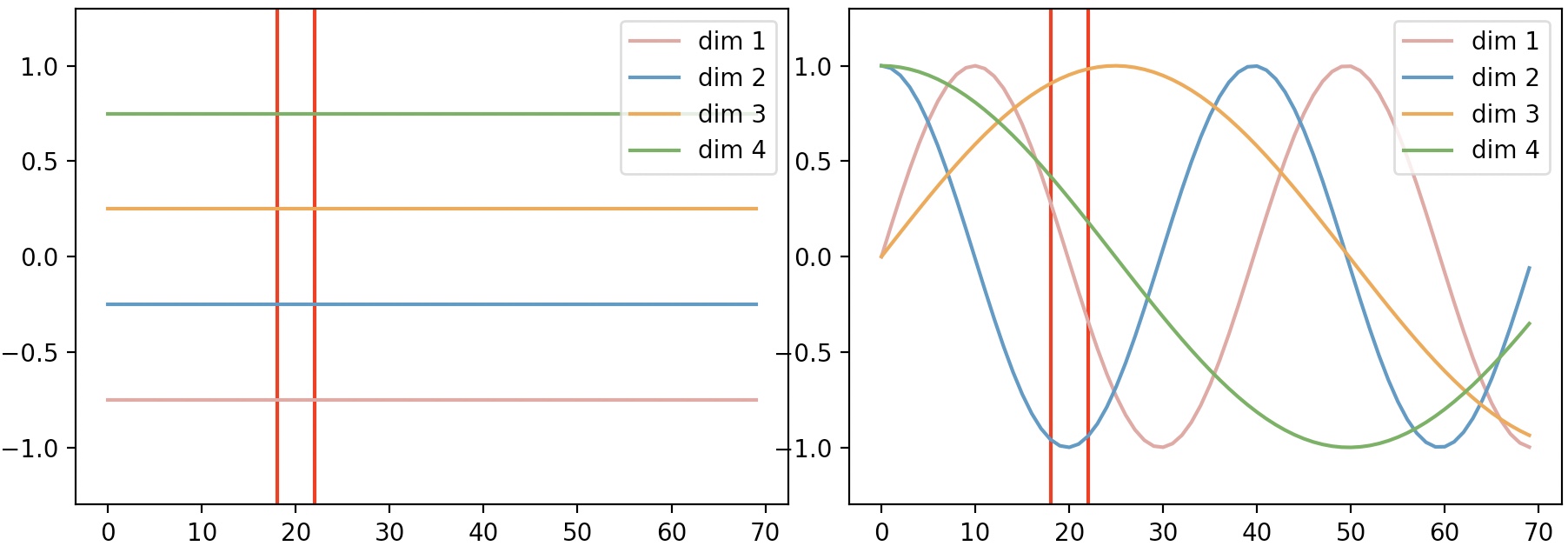

如图2-4所示，横坐标表示输入序列中的每一个Token，每一条曲线或者直线表示对应Token在每个维度上对应的位置信息。在左图中，每个维度所对应的位置信息都是一个不变的常数；而在右图中，每个维度所对应的位置信息都是基于某种公式变换所得到。换句话说就是，左图中任意两个Token上的向量都可以进行位置交换而模型却不能捕捉到这一差异，但是加入右图这样的位置信息模型却能够感知到。

如图2-4所示，例如位置20这一处的向量，在左图中无论你将它换到哪个位置，都和原来一模一样；但在右图中，你却再也找不到与位置20处位置信息相同的位置。

下面，我们通过两个实际的示例来进行说明。

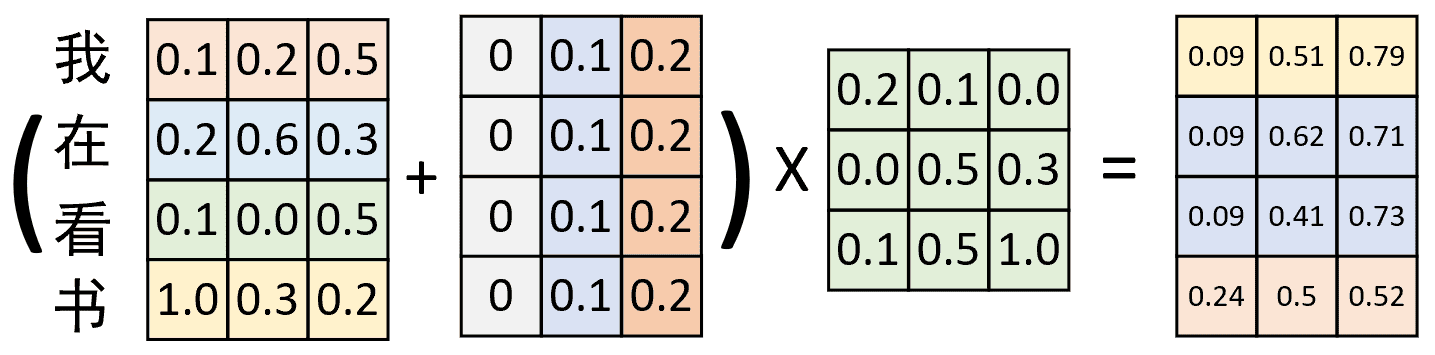

如图2-5所示，原始输入在经过Token Embedding后，又加入了一个常数位置信息的Positional Embedding。在经过一次线性变换后便得到了图2-5左右边所示的结果。接下来，我们再交换序列的位置，并同时进行Positional Embedding观察其结果。

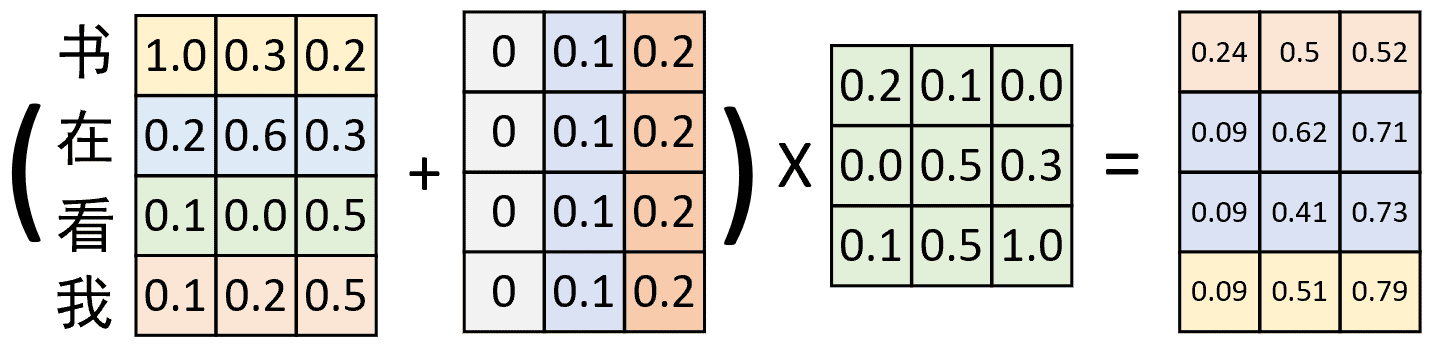

如图2-6所示，在交换序列位置后，采用同样的Positional Embedding进行处理，并且进行线性变换。可以发现，其计算结果同图2-5中的计算结果本质上也没有发生变换。因此，这就再次证明，如果Positional Embedding中位置信息是以常数形式进行变换，那么这样的Positional Embedding是无效的。

在Transformer中，作者采用了如公式(2-1)所示的规则来生成各个维度的位置信息，其可视化结果如图2-4右所示。

其中PE就是这个 Positional Embedding 矩阵，$pos\in[0,max\_len)$ 表示具体的某一个位置，$i\in[0,d_{model}/2)$ 表示具体的某一维度。

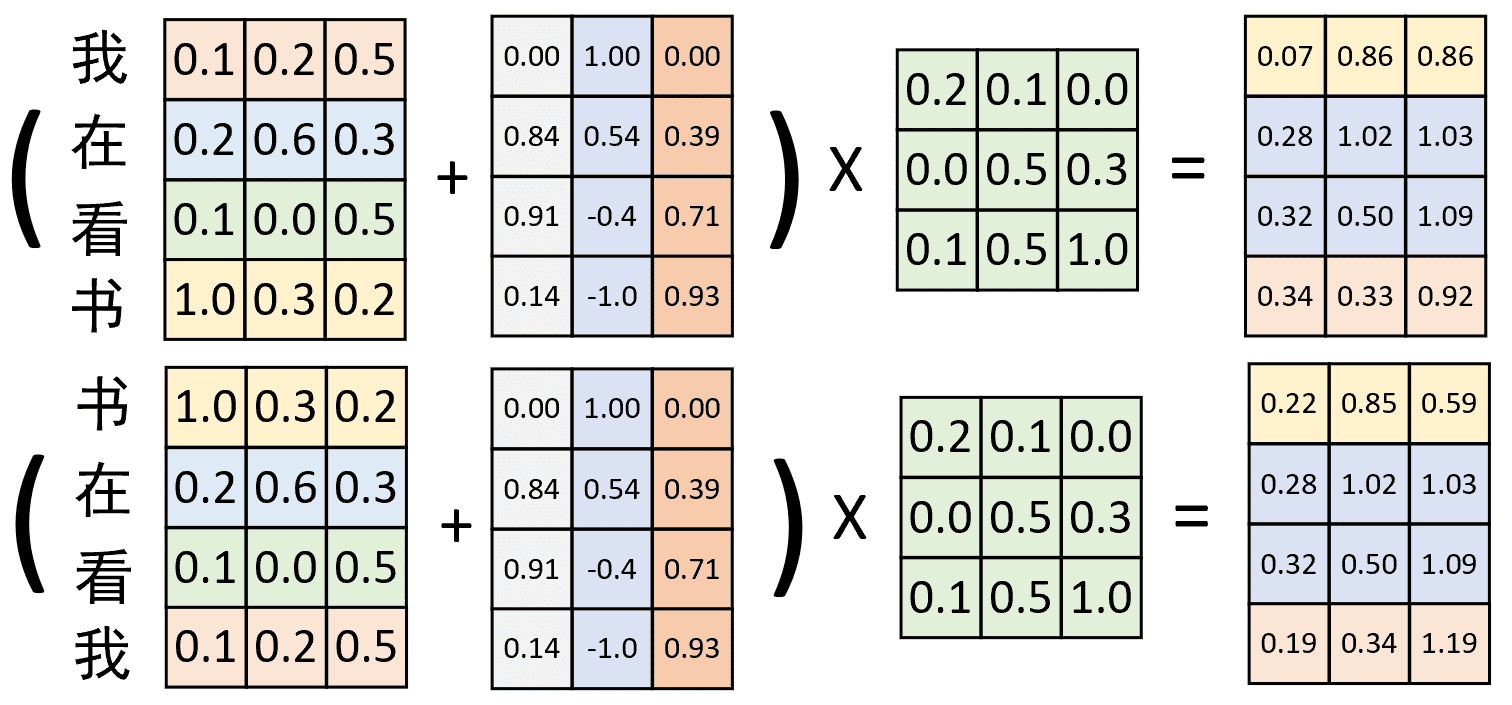

最终，在融入这种非常数的Positional Embedding位置信息后，便可以得到如图2-7所示的对比结果。

从图2-7可以看出，在交换位置前与交换位置后，与同一个权重矩阵进行线性变换后的结果截然不同。因此，这就证明通过Positional Embedding可以弥补自注意力机制不能捕捉序列时序信息的缺陷。

说完Transformer中的Embedding后，接下来我们再来继续探究Transformer的网络结构。

2.2 Transformer网络结构#

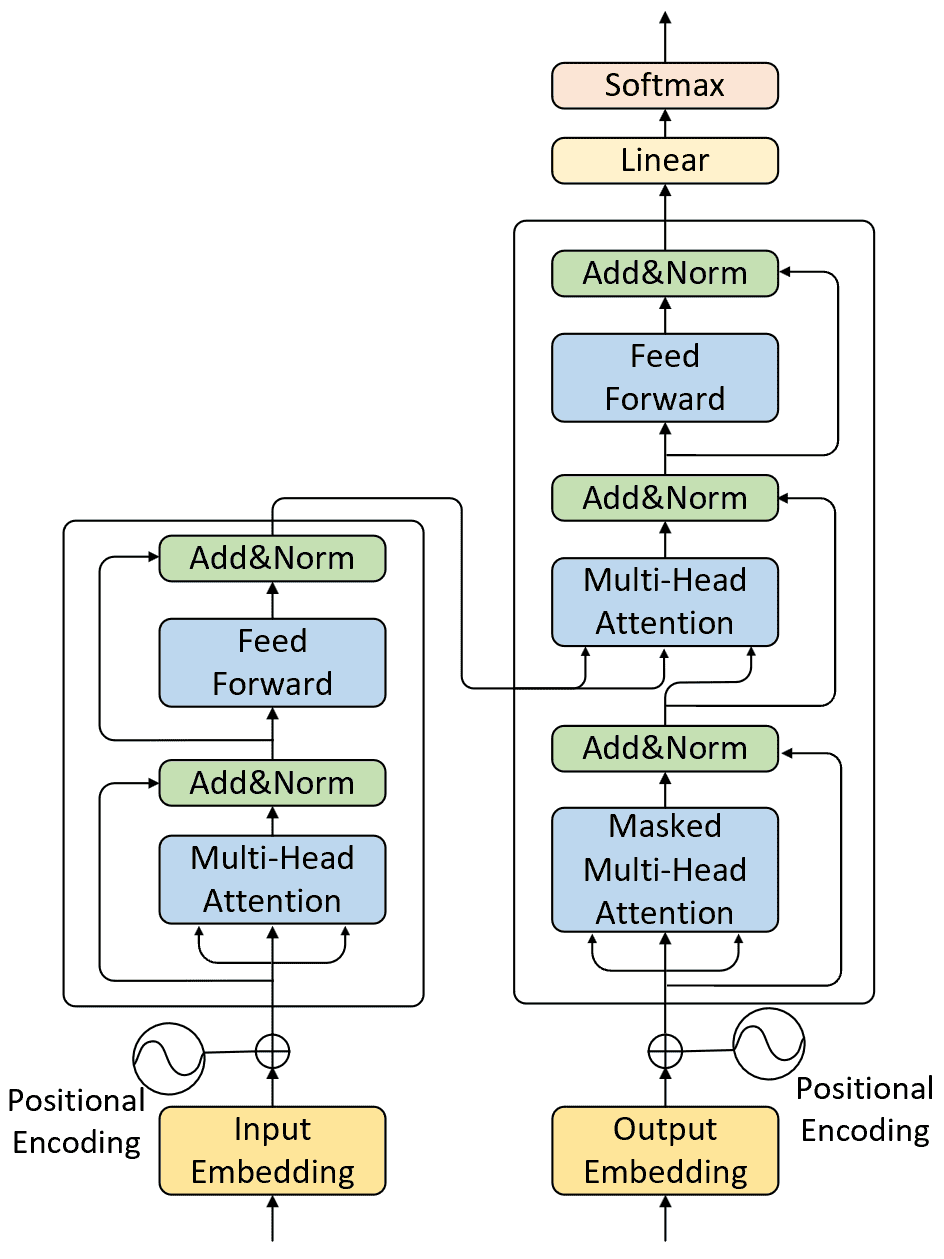

如图2-8所示便是一个单层Transformer网络结构图。

如图2-8所示，整个Transformer网络包含左右两个部分，即Encoder和Decoder。下面，我们就分别来对其中的各个部分进行介绍。

2.2.1 Encoder层#

首先，对于Encoder来说，其网络结构如图2-8左侧所示。尽管论文中是通过以6个这样相同的模块堆叠而成，但这里我们先以堆叠一层来进行介绍，多层的Transformer结构将在稍后进行介绍。

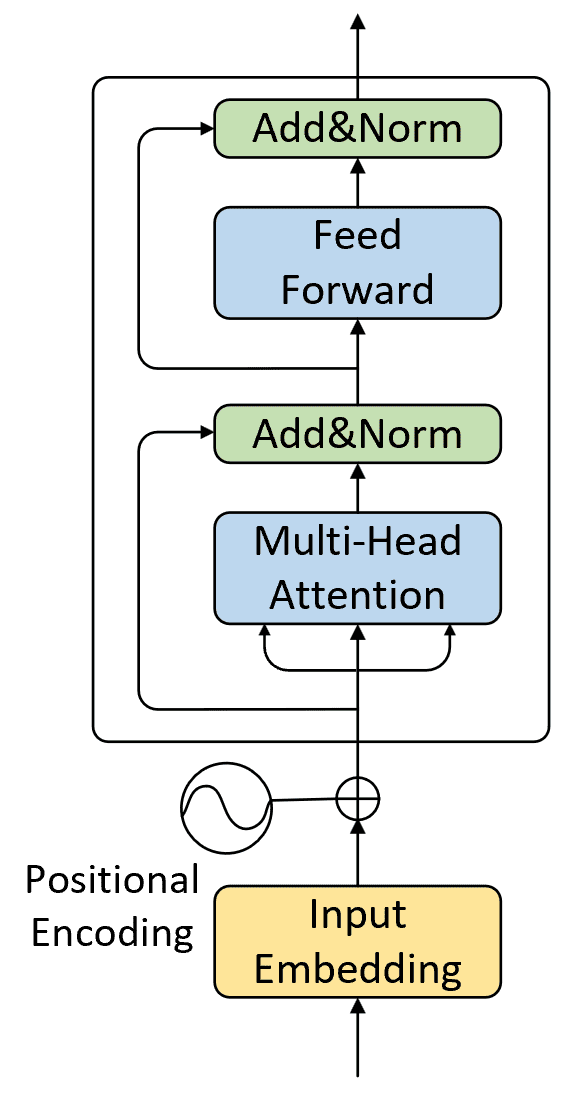

如图2-9所示，对于Encoder部分来说其内部主要由两部分网络所构成：多头注意力机制和两层前馈神经网络。

The encoder is composed of a stack of $N = 6$ identical layers. Each layer has two sub-layers. The first is a multi-head self-attention mechanism, and the second is a simple, position- wise fully connected feed-forward network.

同时，对于这两部分网络来说都加入了残差连接，并且在残差连接后还进行了层归一化操作。这样，对于每个部分来说其输出均为 LayerNorm(x+Sublayer(x)) ，并且在都加入了Dropout 操作，详见深度学习栏目 「第3.10.12节」 内容。

We apply dropout to the output of each sub-layer, before it is added to the sub-layer input and normalized.

进一步，为了便于在这些地方使用残差连接，这两部分网络输出向量的维度均为 $d_{model}=512$。

对于第2部分的两层全连接网络来说，其具体计算过程为

其中输入 $x$ 的维度为 $d_{model}=512$，第1层全连接层的输出维度为 ${{d}_{ff}}=2048$，第2层全连接层的输出为$d_{model}=512$，且同时对于第1层网络的输出还运用了Relu激活函数。

到此，对于单层Encoder的网络结构就算是介绍完了，接下来让我们继续探究Decoder部分的网络结构。

2.2.2 Decoder层#

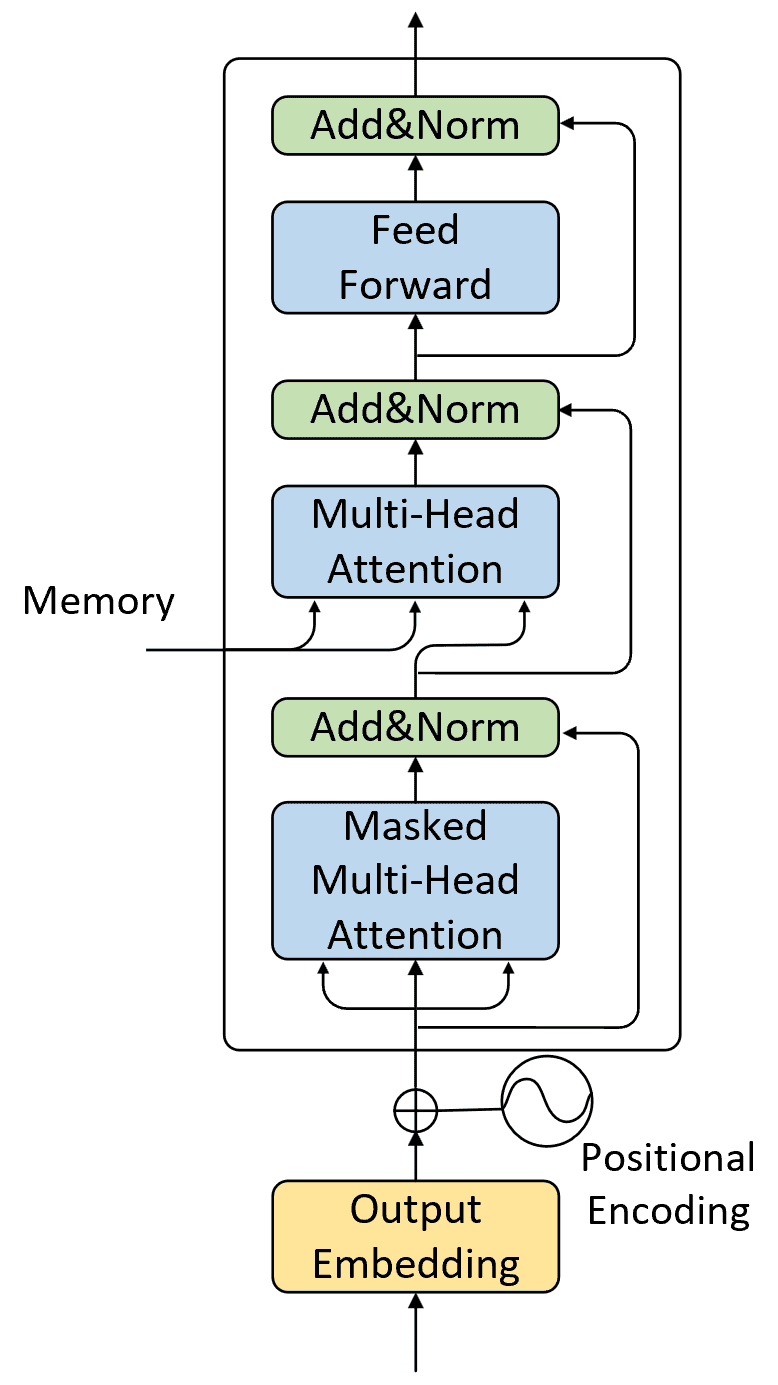

同Encoder部分一样，论文中也采用了6个完全相同的网络层堆叠而成，不过这里我们依旧只是先看1层时的情况。对于Decoder部分来说，其整体上与Encoder类似，只是多了一个用于与Encoder输出进行交互的多头注意力机制，如图2-10所示。

不同于Encoder部分，在Decoder中一共包含有3个部分的网络结构。最上面的和最下面的部分（暂时忽略Mask）与Encoder相同，只是多了中间这个与Encoder输出（Memory）进行交互的部分，作者称之为“Encoder-Decoder attention”。对于这部分的输入，Q来自于下面多头注意力机制的输出，K和V均是Encoder部分的输出（Memory）经过线性变换后得到。而作者之所以这样设计也是在模仿传统Encoder-Decoder网络模型的解码过程。

In “encoder-decoder attention” layers, the queries come from the previous decoder layer, and the memory keys and values come from the output of the encoder. This mimics the typical encoder-decoder attention mechanisms in sequence-to-sequence models.

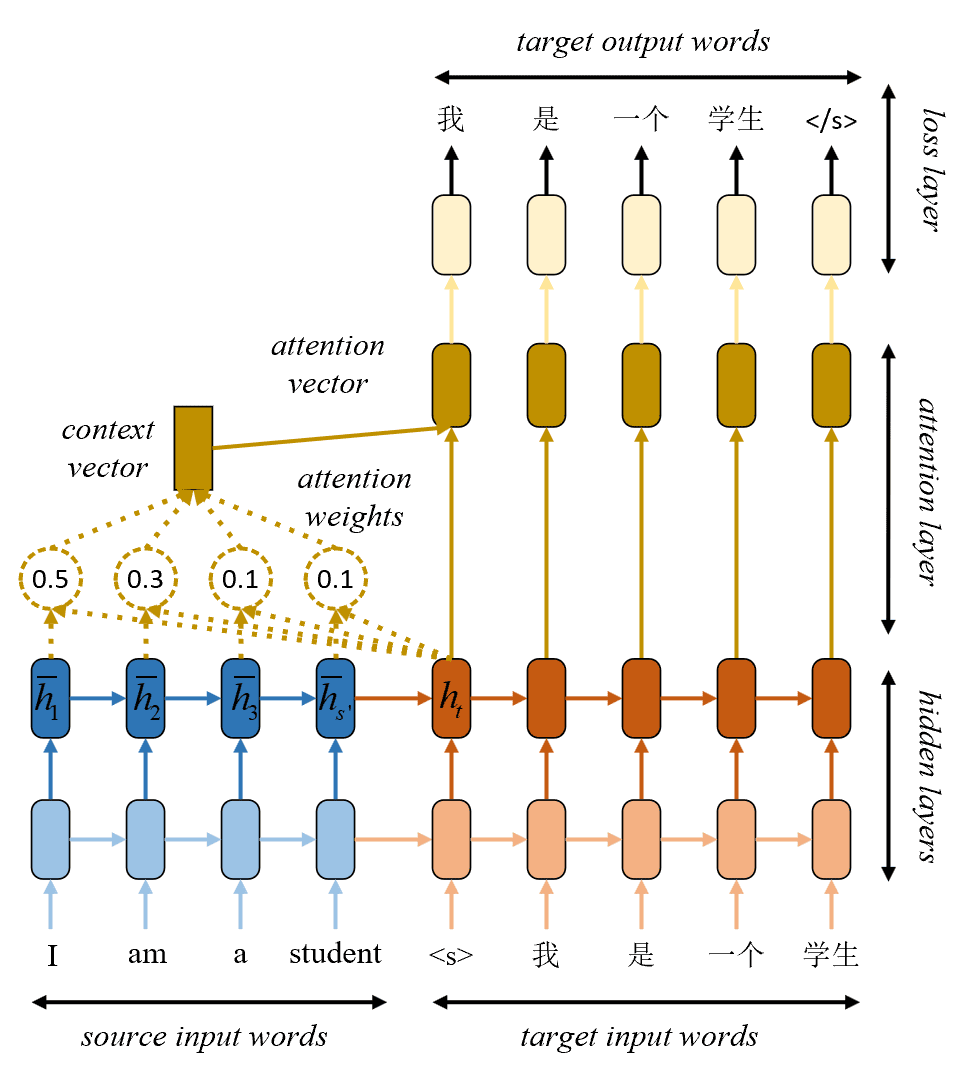

为了能够更好的理解这里Q、K、V的含义，我们先来看看传统的基于Encoder-Decoder的Seq2Seq翻译模型是如何进行解码的，如图2-11所示。

如图2-11所示是一个经典的基于Encoder-Decoder的机器翻译模型。左下边部分为编码器，右下边部分为解码器，左上边部分便是注意力机制部分。在图2-11中，$\overline{h_i}$表示的是在编码过程中，各个时刻的隐含状态，称之为每个时刻的Memory；$h_t$表示解码当前时刻时的隐含状态。此时注意力机制的思想在于，希望模型在解码的时刻能够参考编码阶段每个时刻的记忆。

因此，在解码第一个时刻 "<s>" 时，$h_t$ 会首先同每个记忆状态进行相似度比较得到注意力权重。这个注意力权重所蕴含的意思就是，在解码第一个时刻时应该将$50\%$的注意力放在编码第一个时刻的记忆上（其它的同理），最终通过加权求和得到4个Memory的权重和，即context vector。同理，在解码第二时刻 "我" 时，也会遵循上面的这一解码过程。可以看出，此时注意力机制扮演的就是能够使得 Encoder 与 Decoder 进行交互的角色。

回到 Transformer 的 Encoder-Decoder attention中，K和V均是编码部分的输出Memory经过线性变换后的结果（此时的 Memory 中包含了原始输入序列每个位置的编码信息），而Q是解码部分多头注意力机制输出的隐含向量经过线性变换后的结果。在Decoder对每一个时刻进行解码时，首先需要做的便是通过Q与 K进行交互（query查询），并计算得到注意力权重矩阵；然后再通过注意力权重与V进行计算得到一个权重向量，该权重向量所表示的含义就是在解码时如何将注意力分配到Memory的各个位置上。这一过程我们可以通过如图2-12和图2-13所示的过程来进行表示。

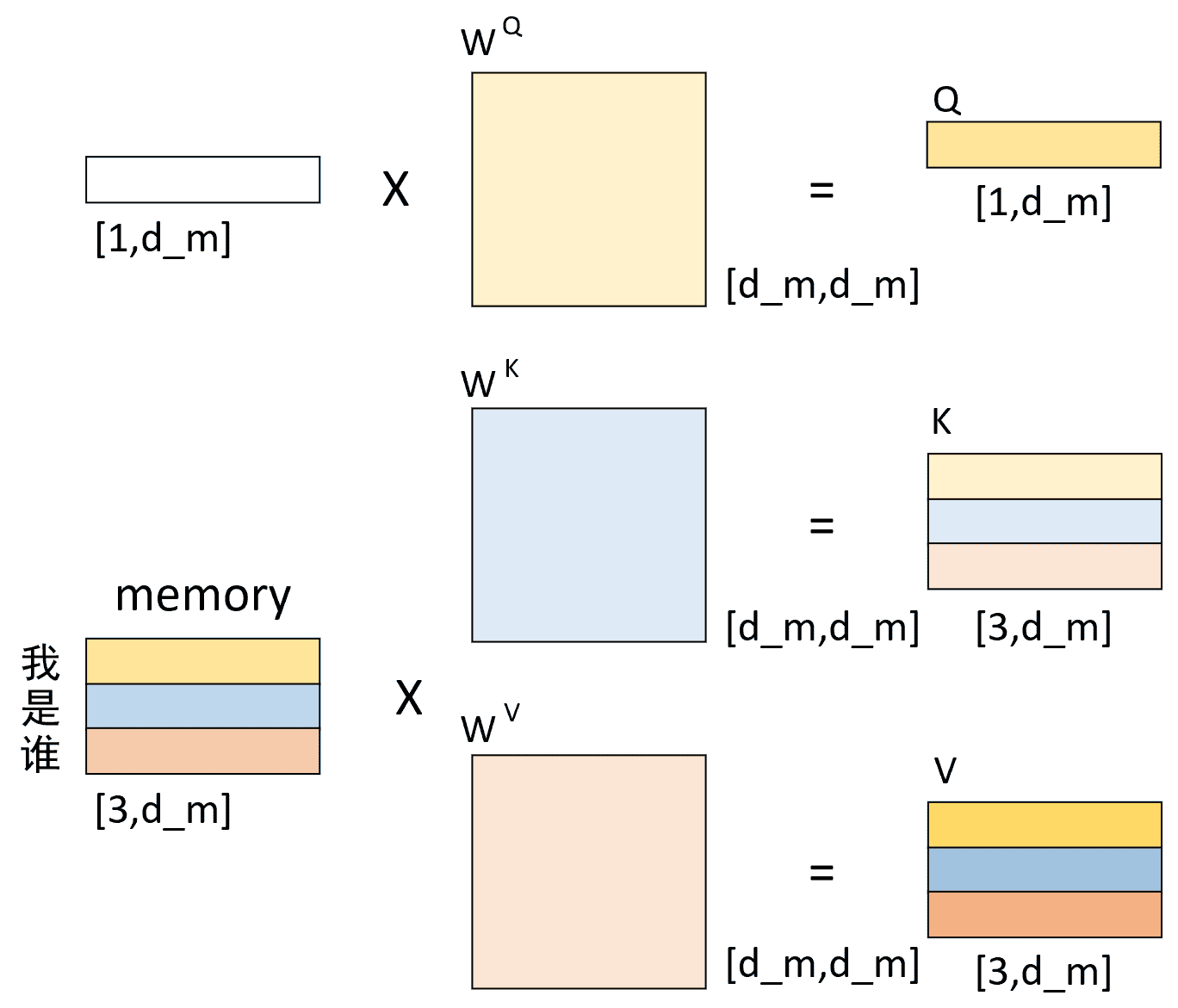

如图 2-12 所示，待解码向量和 Memory 分别各自乘上一个矩阵后得到 Q、K、V。

如图2-13所示，在解码第1个时刻时，首先Q通过与K进行交互得到权重向量，此时可以看做是Q（待解码向量）在K（本质上也就是Memory）中查询Memory中各个位置与Q有关的信息；然后将权重向量与V进行运算得到解码向量，此时这个解码向量可以看作是考虑了Memory中各个位置编码信息的输出向量，也就是说它包含了在解码当前时刻时应该将注意力放在Memory中哪些位置上的信息。

进一步，在得到这个解码向量并经过图2-10中最上面的两层全连接层后，便将其输入到分类层中进行分类得到当前时刻的解码输出值。

2.2.3 Decoder预测解码过程#

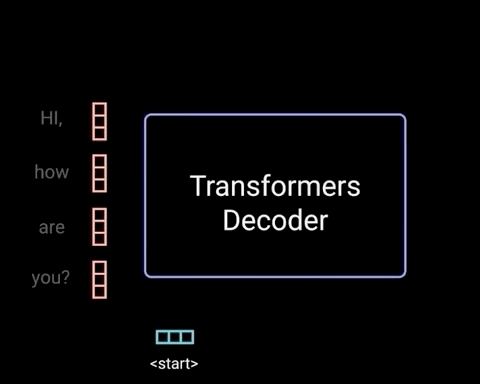

当第1个时刻的解码过程完成之后，解码器便会将解码第1个时刻时的输入，以及解码第1个时刻后的输出均作为解码器的输入来解码预测第2个时刻的输出。整个过程可以通过如图2-14所示的过程来进行表示。

如图2-14所示，Decoder 在对当前时刻进行解码输出时，都会将当前时刻之前所有的预测结果作为输入来对下一个时刻的输出进行预测。假设现在需要将 "我 是 谁" 翻译成英语 "who am i"，且解码预测后前两个时刻的结果为 "who am"，接下来需要对下一时刻的输出 "i" 进行预测，那么整个过程就可以通过图2-15和图2-16来进行表示。

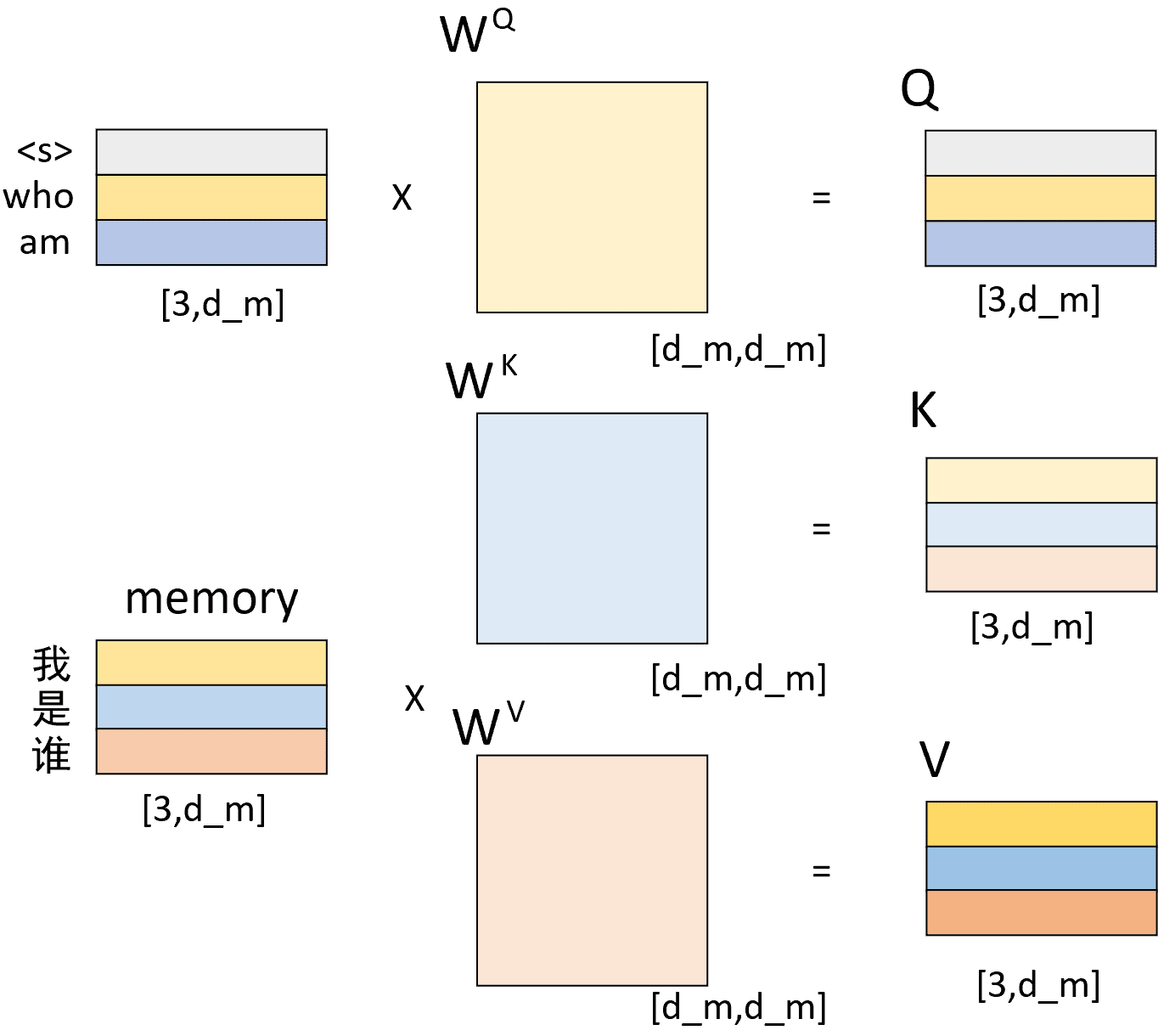

如图2-15所示，左上角的矩阵是解码器对输入 "<s> who am" 这3个词经过解码器中自注意力机制编码后的结果；左下角是编码器对输入 "我 是 谁" 这3个词编码后的结果（同图2-12中的一样）；两者分别在经过线性变换后便得到了Q、K和V这3个矩阵。此时值得注意的是，左上角矩阵中的每一个向量在经过自注意力机制编码后，每个向量同样也包含了其它位置上的编码信息。

进一步，Q与K作用和便得到了一个权重矩阵；再将其与V进行线性组合便得到了Encoder-Decoder attention部分的输出，如图2-16所示。

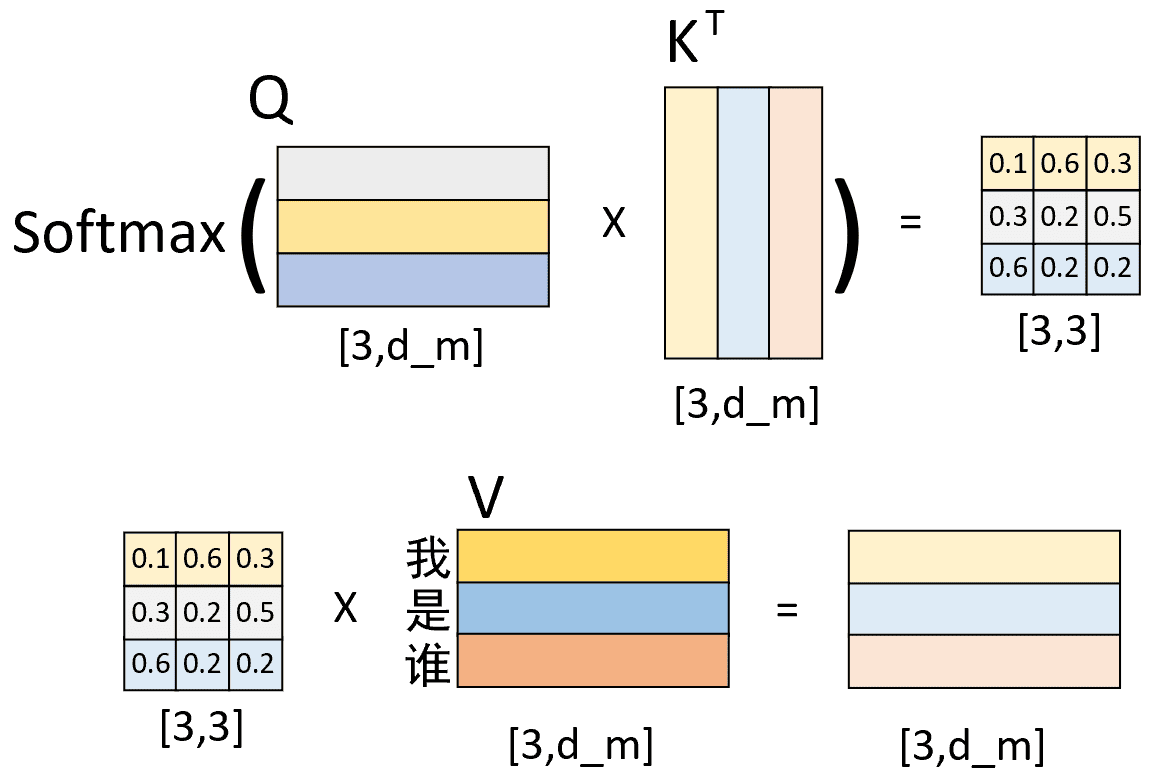

如图2-16所示，左下角便是Q与K作用后的权重矩阵，它的每一行就表示在对Memory（这里指图2-16中的V）中的每一位置进行解码时，应该如何对注意力进行分配。例如第3行 [0.6,0.2,0.2] 的含义就是在解码当前时刻时应该将 的注意力放在Memory中的 "我" 上，其它同理。这样，在经过解码器中的两个全连接层后，便得到了解码器最终的输出结果。接着，解码器会循环对下一个时刻的输出进行解码预测，直到预测结果为 "<e>" 或者达到指定长度后停止。

同时，这里需要注意的是，在通过模型进行实际的预测时，只会取解码器输出的其中一个向量进行分类，然后作为当前时刻的解码输出。例如图2-16中解码器最终会输出一个形状为[3,tgt_vocab_len]的矩阵，那么只会取其最后一个向量喂入到分类器中进行分类得到当前时刻的解码输出。具体细节见后续代码实现。

2.2.4 Decoder训练解码过程#

在介绍完预测时Decoder的解码过程后，下面就继续来看在网络在训练过程中是如何进行解码的。

从2.2.3小节的内容可以看出，在真实预测时解码器需要将上一个时刻的输出作为下一个时刻解码的输入，然后一个时刻一个时刻的进行解码操作。显然，如果训练时也采用同样的方法那将是十分费时的。因此，在训练过程中，解码器也同编码器一样，一次接收解码时所有时刻的输入进行计算。这样做的好处，一是通过多样本并行计算能够加快网络的训练速度；二是在训练过程中直接喂入解码器正确的结果而不是上一时刻的预测值（因为训练时上一时刻的预测值可能是错误的）能够更好的训练网络。

一般来说，这中类Encoder-Decoder的网络结构，模型在训练过程中Decoder输入的并不是上一个时刻预测结果，而是直接喂给它正确的结果，而这也是初学者经常感到困惑的地方。

例如在用平行预料 "我 是 谁"<==>"who am i" 对网络进行训练时，编码器的输入便是 "我 是 谁" ，而解码器的输入则是 "<s> who am i" ，对应的正确标签则是 "who am i <e>" 。

假设现在解码器的输入 "<s> who am i" 在分别乘上一个矩阵进行线性变换后得到了Q、K、V，且Q与K作用后得到了注意力权重矩阵（此时还未进行softmax操作），如图2-17所示。

从图2-17可以看出，此时已经计算得到了注意力权重矩阵。由第1行的权重向量可知，在解码第1个时刻时应该将$20\%$（严格来说应该是经过softmax后的值）的注意力放到 "<s>" 上，$30\%$ 的注意力放到 "who" 上等等。不过此时有一个问题就是，在2.2.3节中我们介绍到，模型在实际的预测过程中只是将当前时刻之前（包括当前时刻）的所有时刻作为输入来预测下一个时刻，也就是说模型在预测时是看不到当前时刻之后的信息。因此，Transformer 中的 Decoder 通过加入注意力掩码机制来解决了这一问题。

self-attention layers in the decoder allow each position in the decoder to attend to all positions in the decoder up to and including that position. We need to prevent leftward information flow in the decoder to preserve the auto-regressive property. We implement this inside of scaled dot-product attention by masking out (setting to −∞) all values in the input of the softmax which correspond to il legal connections.

如图2-18所示，左边依旧是通过Q和K计算得到了注意力权重矩阵（此时还未进行softmax操作），而中间的就是所谓的注意力掩码矩阵，两者在相加之后再乘上矩阵V便得到了整个自注意力机制的输出，也就是图2-10中的 Masked Multi-Head Attention。

那为什么注意力权重矩阵加上这个注意力掩码矩阵就能够达到这样的效果呢？以图2-18中第1行权重为例，当解码器对第1个时刻进行解码时其对应的输入只有 "<s>" ，因此这就意味着此时应该将所有的注意力放在第1个位置上（尽管在训练时解码器一次喂入了所有的输入），换句话说也就是第1个位置上的权重应该是1，而其它位置则是0。从图2-17可以看出，第1行注意力向量在加上第1行注意力掩码，再经过softmax操作后便得到了一个类似[1,0,0,0,0]的向量。那么，通过这个向量就能够保证在解码第1个时刻时只能将注意力放在第1个位置上的特性。同理，在解码后续的时刻也是类似的过程。

到此，对于整个单层 Transformer 的网络结构以及编码解码过程就介绍完了，更多细节内容见后续代码实现。

2.2.5 位置编码与Attention Mask#

在刚接触Transformer的时候，有的人会认为在Decoder中，既然已经有了Attention mask那么为什么还需要Positional Embedding呢？如图2-18所示，持这种观点的朋友认为，Attention mask已经有了使得输入序列依次输入解码器的能力，因此就不再需要Positional Embedding了。这样想对吗？

根据2.2.4节内容的介绍可以知道，Attention mask的作用只有一个，那就是在训练过程中掩盖掉当前时刻之后所有位置上的信息，而这也是在模仿模型在预测时只能看到当前时刻及其之前位置上的信息。因此，持有上述观点的朋友可能是把“能看见”和“能看见且有序”混在一起了。

虽然看似有了Attention mask这个掩码矩阵能够使得Decoder在解码过程中可以有序地看到当前位置之前的所有信息，但是事实上没有Positional Embedding的Attention mask只能做到看到当前位置之前的所有信息，而做不到有序。前者的“有序”指的是喂入解码器中序列的顺序，而后者的“有序”指的是序列本身固有的语序。

如果不加 Positional Embedding，那么以下序列对于模型来说就是一回事：

<s> → 北 → 京 → 欢 → 迎 → 你 → <e>
<s> → 北 → 京 → 迎 → 欢 → 你 → <e>
<s> → 北 → 京 → 你 → 迎 → 欢 → <e>

虽然此时Attention mask具有能够让上述序列一个时刻一个时刻的按序喂入到解码器中，但是它却无法识别出这句话本身固有的语序。

2.2.6 原始Q、K、V来源#

在Transformer中各个部分的Q、K、V到底是怎么来的一直以来都是初学者最大的一个疑问，并且这部分内容在原论文中也没有进行交代，只是交代了如何根据Q、K、V来进行自注意力机制的计算。虽然在第2部分的前面几个小节已经提及过了这部分内容，但是这里再给大家进行一次总结。

从图2-8（Transformer结构图）可知，整个Transformer中涉及到自注意力机制的一共有3个部分：Encoder中的Multi-Head Attention；Decoder中的Masked Multi-Head Attention；Encoder和Decoder交互部分的Multi-Head Attention。

① 对于Encoder中的Multi-Head Attention来说，其原始q、k、v均是Encoder的Token输入经过Embedding后的结果。q、k、v分别经过一次线性变换（各自乘以一个权重矩阵）后得到了Q、K、V（也就是图1-4中的示例），然后再进行自注意力运算得到Encoder部分的输出结果Memory。

② 对于Decoder中的Masked Multi-Head Attention来说，其原始q、k、v均是Decoder的Token输入经过Embedding后的结果。q、k、v分别经过一次线性变换后得到了Q、K、V，然后再进行自注意力运算得到Masked Multi-Head Attention部分的输出结果，即待解码向量。

③ 对于Encoder和Decoder交互部分的Multi-Head Attention，其原始q、k、v分别是上面的待解码向量、Memory和Memory。q、k、v分别经过一次线性变换后得到了Q、K、V（也就是图2-12中的示例），然后再进行自注意力运算得到Decoder部分的输出结果。之所以这样设计也是在模仿传统Encoder-Decoder网络模型的解码过程。
