第9节 Decoder 不需要 Padding Mask#
前两天，有一个读者留言说 Transformer 中 Decoder 里的 tgt key padding mask 操作其实是不需要的。在看了以后回复到是需要的，你再好好想一想如果还是没想明白明天再来找我（主要是想让他自己思考一下，有利于自己理解），我告诉你。
第二天，这位读者如约而至，给我发了他画的图示等等。我又想了一下，觉得依旧是必要的。看在对方如此认真地询问这个问题，就打算写篇文章顺便录个视频讲解一下这里的门道。
结果这下到好，当我开始写作这篇文章时，顺着计算逻辑一步一步发现，他说的好像是对的。于是，又开始从头回顾整个 Transformer 的前向传播和损失计算过着，通过图示来进行梳理，同时也通过代码来进行了验证。
9.1 Transformer 计算过程回顾#
首先，我们先来通过一张图回顾一下 Transformer 中3个主要多头注意力部分的计算过程。

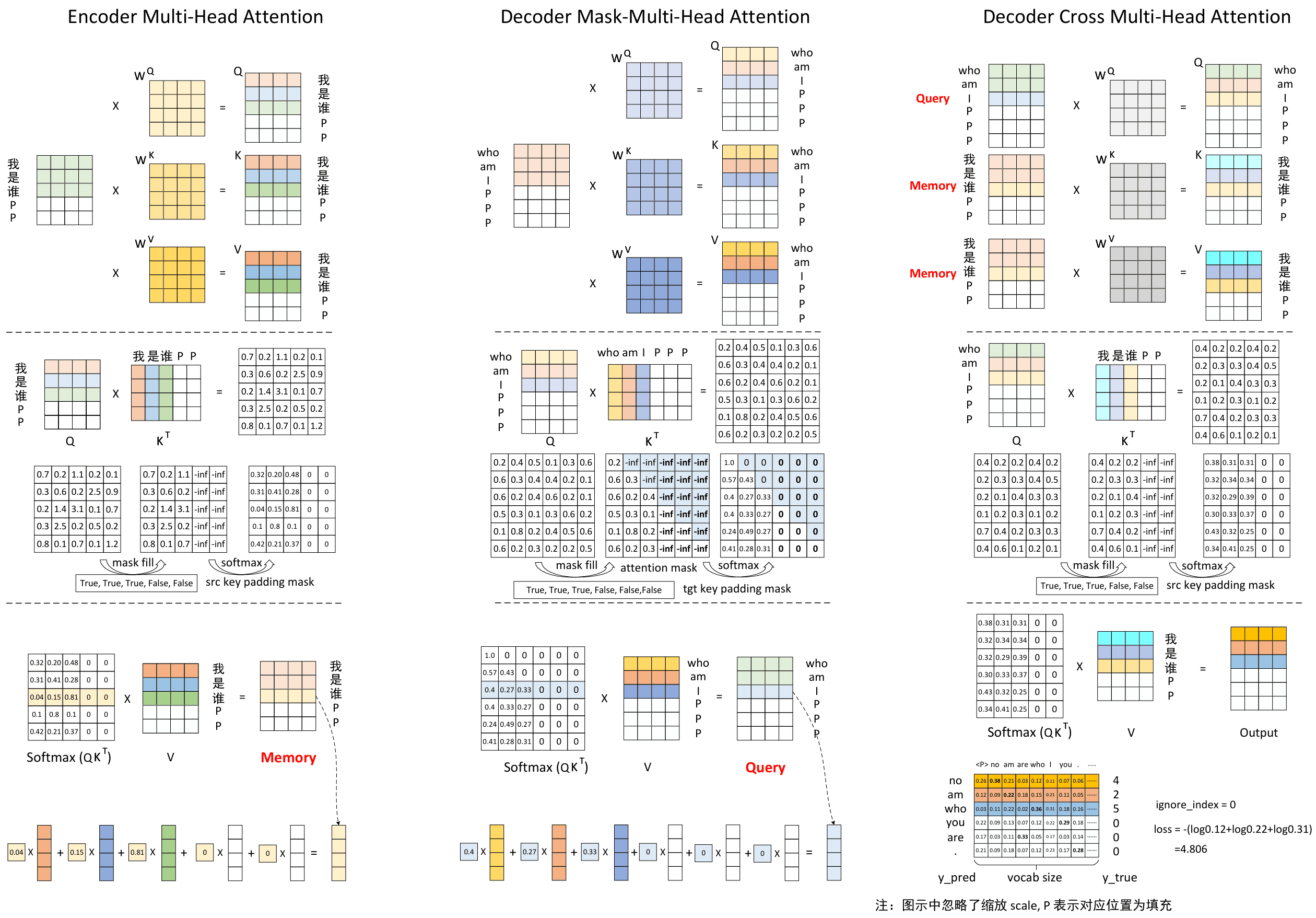

如图9-1所示便是整个 Transformer 在训练时的计算过程图，从左到右依次是 Encoder 中的多头注意力计算过程、Decoder 中的掩码多头注意力计算过程和 Decoder 中与 Encoder 交互的交叉多头注意力计算过程。
整个过程大家对着图示自行温习，这里就不在赘述了。
我们都知道，整个 Transformer 结构中涉及到的 “掩码” 类型一共有两种：① 用于区分同一个 batch 中不同长度序列是否被填充的 key padding mask；② 在训练时，Decoder 中用于模仿推理过程中在编码当前时禁止看到未来信息的 attention mask（也叫做 casual mask 或 future mask）。
这里需要提醒一点的是，不同的代码实现或框架对这两种“掩码”的称呼不一样，有的地方把填充掩码也成为 attention mask，而把我们这里指代的attention mask 称为 casual mask，大家在阅读相关材料时需要根据上下文理解。
对于 key padding mask ，它在 Transformer 中有3个地方被用到，也就是图9-1中横着看的第二大块；而 attention mask 则只会被用在解码器中的 Masked-multi Head Attention 中。
9.2 padding mask原理解释#
那现在问题来，Decoder 中的 tgt key padding mask 是否真是可以不用呢？真的可以不用。
这个结论听起来好像真的有点难以相信，毕竟好像大家都用了。
首先，对于自回归模型来说，我们在训练阶段为了加速模型的训练过程，都是直接使用小批量样本来进行训练，而这就导致了不同样本长度不能进行计算的问题，因而要使用填充操作来使同一个 batch 中的序列长度保持一致。同时，在自注意力机制中，为了防止注意力被分配到 padding 位置上，所以我们需要通过 padding mask 来忽略掉这部分注意力值。

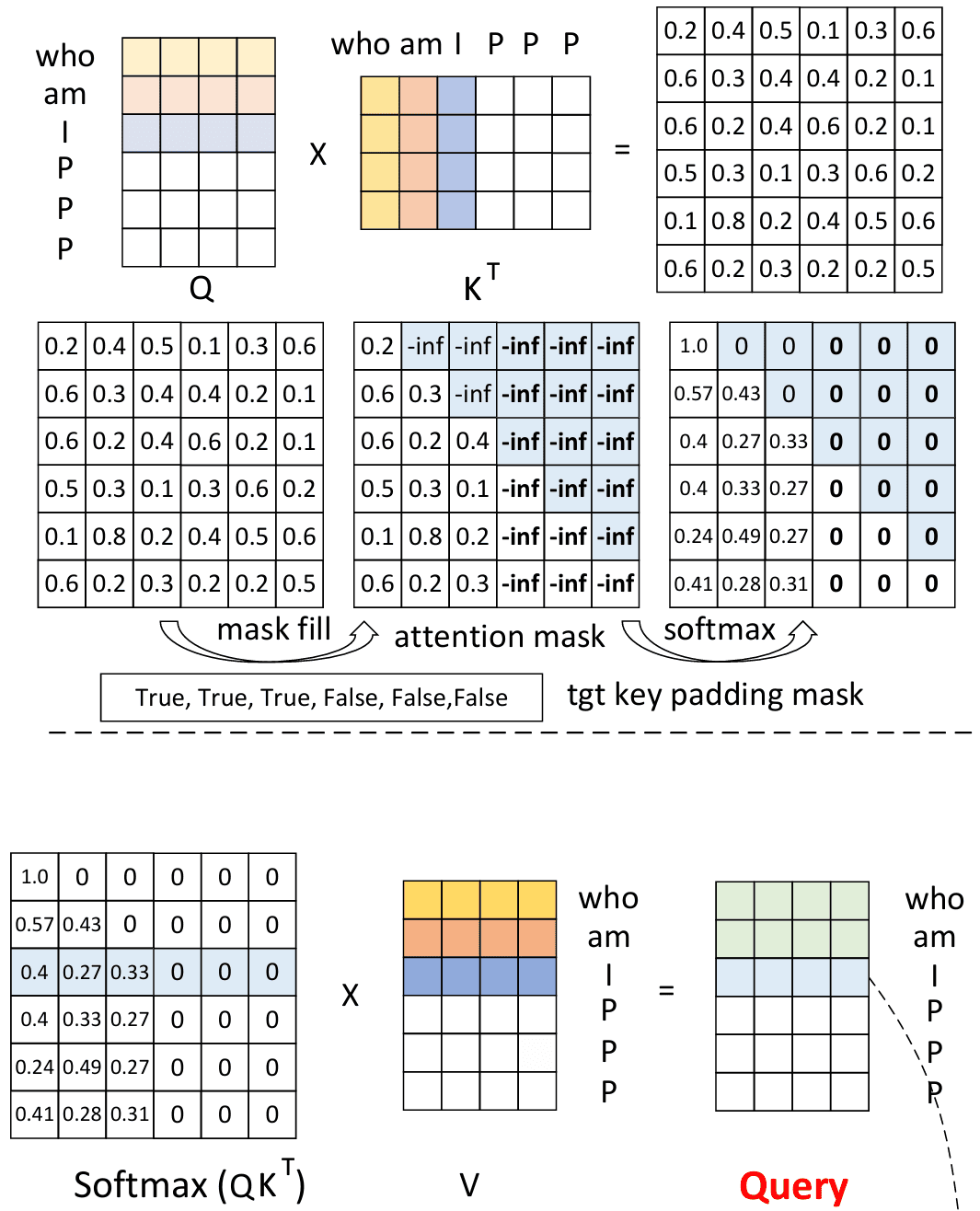

本来一切的合情合理，但这个时候 Decoder 中偏偏又出现了 Attention mask，如图9-2所示。
在图9-2中，由于 Attention mask 的作用，在得到 Query 中 “who am I P P P” 这个序列的编码结果时：对于 “who” 来说模型只会讲注意力分配到 V 中的第一行上；对于 “am” 来说模型只会将注意力分配到前面两行上；对于 “I” 来说模型只会将注意力分配到前面三行上。 下面关键点来了，敲黑板！！！！
此时我们可以发现，在对前面三个 token 依次进行编码时，由于有 Attention Mask 的存在，所以不需要tgt key padding mask 同样能够保证注意力部分配分到 padding 位置上。
进一步，对于 Query 中后三个位置的编码来说：
① 如果没有 tgt key padding mask 的存在，那么模型在对这三个位置的 token 进行编码时，会分别将注意力分配到 V 中的前四行、前五行和前六行上，换句话说注意力会被分配到 padding 位置上。
② 如果有tgt key padding mask 的存在，那么模型在对这三个位置的 token 进行编码时，都只会将注意力分配 V 中的前三行上，也就是注意力不会被分配到 padding 位置上。
到此时，我们依旧能够得出加与不加 tgt key padding mask 得到的编码结果 Query 的确是不一样的，但是：
你 Query 中的后三行本来就是被标记为填充位置的，你被编码成什么样子、是对的还是错的我们关心吗？
我们不 Care 呀！我们又不会用到你，我管你被编码成什么样了。
不 Care，真的不 Care !
那从哪里可以体现出它的的确确没有被使用到呢？
答：在最后计算损失的时候。

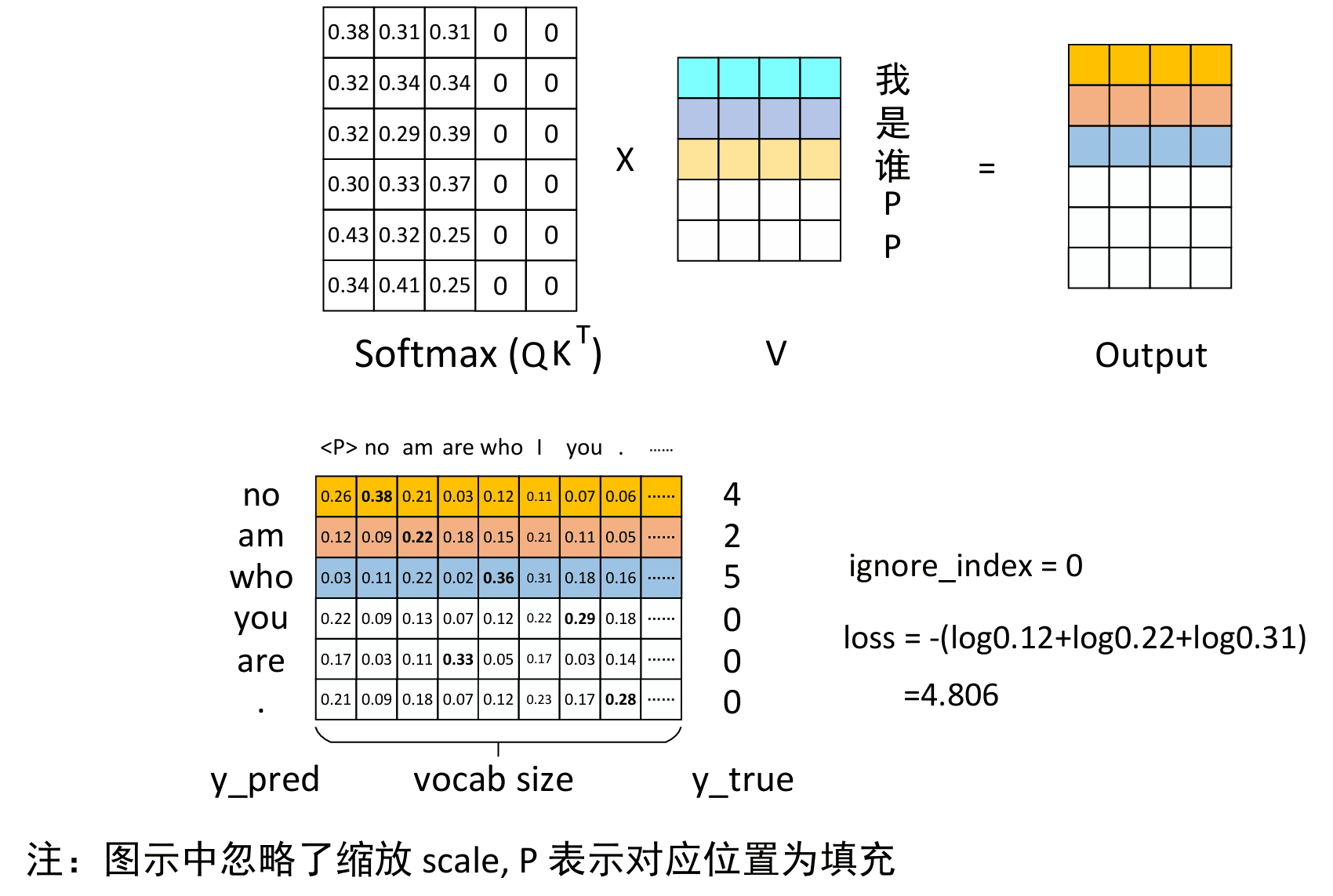

如图9-3所示，模型根据 Query 和 Encoder 的输出 Memory 交互后得到了输出 Output，再经过一个分类层得到了 y_pred。我们可以看到，如果根据 logits 我们将会得到 “no am who you are .” 这样一个结果（而真实的标签为 “who am I P P P”，即 “4 2 5 0 0 0”）。
由于真实标签的最后三个 token 是填充的，所以我们在计算损失的使用会通过指定 ignore_index 来指定忽略的位置。因此，对于上述预测结果来说在计算损失时只会考虑 “no am who” 对应的损失，所以后三行被编码成什么结果（是否考虑到注意力分配到了 padding 位置上），都不会影响模型的训练过程。
$$ \text{loss}=-(\log 0.12+\log 0.22+\log 0.31)=4.806 $$到此，我们总算说清楚了在训练阶段原来真的可以不用 tgt key padding mask.
那推理阶段呢？当然更不需要啦，都没有 padding 这回事
9.3 编码验证#
上面我们从原理上分析了训练阶段可以不用 tgt key padding mask 这一结论，下面我们再来通过实际代码计算一下，看看两种情况下的损失是否相等。
1 import torch
2 import torch.nn as nn
3
4 torch.random.manual_seed(42)
5
6 d_model = 7
7 tgt_len = 6
8 src_len = 5
9
10 #===================Encoder===================
11 src_em_input = torch.randn(src_len, d_model)
12 q_proj0 = nn.Linear(d_model, d_model)
13 k_proj0 = nn.Linear(d_model, d_model)
14 v_proj0 = nn.Linear(d_model, d_model)
15 q, k, v = q_proj0(src_em_input), k_proj0(src_em_input), v_proj0(src_em_input)
16 src_key_padding_mask = torch.tensor([[False, False, False, True, True]])
17 weight = q @ k.transpose(0, 1) # [src_len,src_len]
18 print("Encoder attention weight before key padding:")
19 print(weight)
20 weight = weight.masked_fill(src_key_padding_mask, float('-inf'))
21 print("Encoder attention weight after key padding:")
22 print(weight)
23 weight = torch.softmax(weight, dim = -1) # [tgt_len,tgt_len]
24 memory = weight @ v # [src_len,d_model]
25
26 #===================Decoder===================
27 ## ------------------ Masked Attention
28 tgt_em_input = torch.randn(tgt_len, d_model)
29 tgt_key_padding_mask = torch.tensor([[False, False, False, True, True, True]])
30 attn_mask = (torch.triu(torch.ones((tgt_len, tgt_len)))==1).transpose(0, 1)
31 attn_mask = attn_mask.float().masked_fill(attn_mask==0, float('-inf')).masked_fill(attn_mask==1, float(0.))
32 q_proj1 = nn.Linear(d_model, d_model)
33 k_proj1 = nn.Linear(d_model, d_model)
34 v_proj1 = nn.Linear(d_model, d_model)
35 q, k, v = q_proj1(tgt_em_input), k_proj1(tgt_em_input), v_proj1(tgt_em_input)
36 # [tgt_len, d_model]
37 weight = q @ k.transpose(0, 1) # [tgt_len,tgt_len]
38 weight + =attn_mask
39 print("Decoder masked attention weight before key padding:")
40 print(weight)
41 # weight = weight.masked_fill(tgt_key_padding_mask, float('-inf')) #
42 # print("Decoder masked attention weight after key padding:")
43 print(weight)
44 weight = torch.softmax(weight, dim = -1) # [tgt_len,tgt_len]
45 output = weight @ v # [tgt_len,tgt_len] @ [tgt_len, d_model]
46
47 ## ------------------ Cross Attention
48 q_proj2 = nn.Linear(d_model, d_model)
49 k_proj2 = nn.Linear(d_model, d_model)
50 v_proj2 = nn.Linear(d_model, d_model)
51 q, k, v = q_proj2(output), k_proj2(memory), v_proj2(memory)
52 # q: [tgt_len, d_model], k,v: [src_len, d_model]
53 weight = q @ k.transpose(0, 1)
54 # [tgt_len, d_model] @ [d_model,src_len] = [tgt_len,src_len]
55 weight = weight.masked_fill(src_key_padding_mask, float('-inf'))
56 weight = torch.softmax(weight, dim = -1)
57 output = weight @ v # [tgt_len,src_len] @ [src_len,d_model] = [tgt_len,d_model]
58
59 #===================Loss===================
60
61 tgt = torch.tensor([1, 2, 3, 0, 0, 0], dtype = torch.long)
62 loss_fcn = torch.nn.CrossEntropyLoss(ignore_index = 0)
63 loss = loss_fcn(output, tgt)
64 print(loss)打开是否需要tgt_key_padding_mask的开关在第41，42行，其对应的 weight
输出结果分别为：
1 tensor([[-1.2846, -inf, -inf, -inf, -inf, -inf],
2 [-0.0381, -0.1050, -inf, -inf, -inf, -inf],
3 [ 0.1754, -0.1007, 0.4034, -inf, -inf, -inf],
4 [ 0.1751, 0.0842, 0.0198, -0.4393, -inf, -inf],
5 [-1.5436, -0.4939, -1.5253, -0.9625, -0.4269, -inf],
6 [-0.3050, -0.0124, -0.0216, -0.5008, -1.5813, -0.0728]],和
1 tensor([[-1.2846, -inf, -inf, -inf, -inf, -inf],
2 [-0.0381, -0.1050, -inf, -inf, -inf, -inf],
3 [ 0.1754, -0.1007, 0.4034, -inf, -inf, -inf],
4 [ 0.1751, 0.0842, 0.0198, -inf, -inf, -inf],
5 [-1.5436, -0.4939, -1.5253, -inf, -inf, -inf],
6 [-0.3050, -0.0124, -0.0216, -inf, -inf, -inf]],
7 grad_fn=<MaskedFillBackward0>)在这两种情况下，其对应的损失值均为 tensor(1.8582, grad_fn=
9.4. 总结#
在本篇文章中，首先详细地介绍了Transformer论文的动机以及自注意力机制的原理与多头注意力机制的作用；然后介绍了Transformer中的位置编码以及整个预测和训练过程中模型的编码解码过程；接着进一步介绍了Transformer的网络结构、自注意力机制的原理实现以及Transformer网络的实现；最后，还通过3个实例（包括论文中的翻译模型、文本分类模型，以及对联生成模型）从代码的角度来介绍了整个Transformer网络的原理与使用示例。
在下一篇文章《This Post Is All You Need（下卷）——步步走进BERT》中，将会逐一详细介绍BERT模型的原理细节以及多个下游任务的微调场景等。
